Cd-wechsler in der mittelarmkonsole aus- und einbauen

Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Armaturen/schalter/radioanlage / Cd-wechsler in der mittelarmkonsole aus- und einbauen

Golf/golf plus

Ausbau

Hinweis: zum ausbau des gerätes sind 2 entriegelungsschlüssel 3316 von vw nötig. Sie können über einen vwfachbetrieb bezogen werden.

  • Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.
  • Mittlelarmlehne hochklappen.

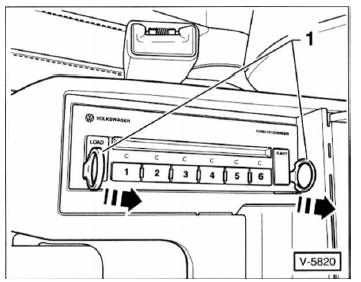

  • Vw-entriegelungsschlüssel 3316 - 1 - in die schlitze rechts und links am cd-wechsler einschieben, bis sie einrasten. Achtung: entriegelungsschlüssel nicht zur seite drücken oder verkanten.
  • Cd-wechsler an den griffösen der entriegelungsschlüssel aus dem einbauschacht in der hinteren mittelkonsole herausziehen.
  • Steckverbindung entriegeln und trennen.
  • Seitliche rastnasen am cd-wechsler nach innen drücken und entriegelungsschlüssel aus den schlitzen herausziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
